KDU/HA-770系列 直驅電機、伺服驅動器 / 高精度型
特長
![]()
是專為超高分辨率而設計的直驅電機
?超高分辨率
?? 分辨率：11,840,000分割/旋轉 （0.11arc-sec/pulse）
?高精度
?? 絕對定位精度:10arc sec
?? 重復定位精度:±0.5arc sec
?停止安定性
?? 伺服鎖定時的停止穩定性:±2脈沖（±0.22arc sec）以?xún)?nèi)
?大中空直徑
?? 電機外徑φ130mm
?中空孔系φ50mm

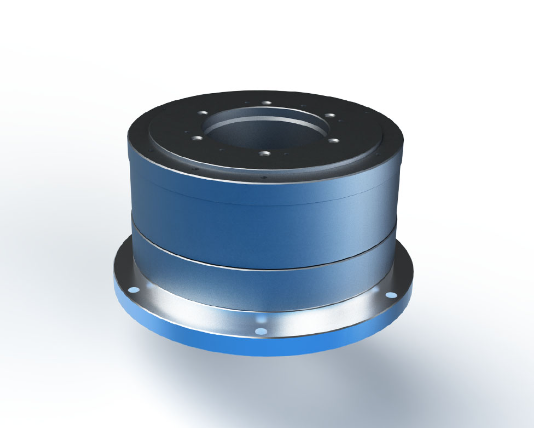

※產品圖片僅供參考
型式
直驅電機KDU系列是與AC伺服驅動器HA-770組合的系統

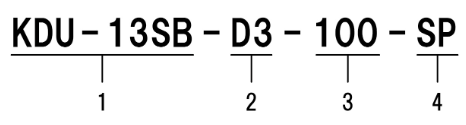

系統型號名稱和符號的看法如下
訂購時，請使用以下型號名
1.機型名：直驅電機KDU系列
●KDU-13SB = KDU-13SB-E10
●KDU-13WB = KDU-13WB-E10
2.系統標記：與AC伺服驅動器HA-770-2的組合
3.電源電壓：
●100 = AC100V
●200 = AC200V
4.特殊規格：
●無填寫=標準品
●SP=非標品
